วิธีการเลือกระบบจัดเก็บพลังงานที่อยู่อาศัย

ระบบจัดเก็บพลังงานที่อยู่อาศัยแบบครบวงจรประกอบด้วยแผงเซลล์แสงอาทิตย์ อินเวอร์เตอร์ไฮบริดเฟสเดียว แบตเตอรี่จัดเก็บ และอุปกรณ์จ่ายไฟฟ้า กระบวนการคัดเลือกประกอบด้วยขั้นตอนสำคัญหกขั้นตอน ได้แก่ การประเมินข้อกำหนด โหลด อัตรากำลัง ข้อมูลจำเพาะของแบตเตอรี่ ฟังก์ชัน และงบประมาณตามลำดับ เพื่อให้แน่ใจว่ามีแนวทางที่ชัดเจนและหลีกเลี่ยงข้อผิดพลาดทั่วไป

I. ขั้นตอนที่ 1: กำหนดความต้องการหลักของคุณ (กำหนดการกำหนดค่าระบบ)

1. การเก็งกำไรจาก Peak-Valley / การใช้ PV ด้วยตนเอง

• เก็บพลังงาน PV ในระหว่างวันและใช้ในเวลากลางคืน
• เน้นการประหยัดไฟฟ้า ไม่ใช่ความสามารถในการสำรอง
• จัดลำดับความสำคัญของอินเวอร์เตอร์ไฮบริดประสิทธิภาพสูง
• ความจุของแบตเตอรี่สอดคล้องกับการใช้งานในเวลากลางคืน

2. การสำรองข้อมูลฉุกเฉินสำหรับไฟฟ้าดับ

• เหมาะสำหรับไฟฟ้าดับบ่อยครั้งหรือพื้นที่กริดไม่เสถียร
• ต้องรองรับการสลับระดับ UPS (≤20ms)
• ระบุโหลดวิกฤตทั้งหมด (AC, ตู้เย็น, ไฟส่องสว่าง, ปั๊ม)
• ขนาดแบตเตอรี่ขึ้นอยู่กับข้อกำหนดระยะเวลาการสำรองข้อมูล

3. ใกล้ระบบ Off-Grid

• ออกแบบมาสำหรับสภาพแวดล้อมที่ไม่เสถียรหรือไม่มีกริด
• ต้องใช้แบตเตอรี่ PV + เป็นแหล่งพลังงานหลัก
• แนะนำให้ใช้อาร์เรย์ PV ที่ใหญ่กว่า + แบตเตอรี่ความจุสูง
• ต้องรองรับอินพุตของเครื่องกำเนิดไฟฟ้าและการปรับกริดแบบอ่อนแอ

4. บูรณาการการชาร์จ EV

• พลังงาน PV เก็บไว้สำหรับการชาร์จ EV ในเวลากลางคืน
• พลังงานอินเวอร์เตอร์จะต้องเกินอัตราเครื่องชาร์จ EV
• ความจุแบตเตอรี่ที่แนะนำ: >15kWh

ครั้งที่สอง ขั้นตอนที่ 2: เลือกอินเวอร์เตอร์ไฮบริดเฟสเดียว (ระบบหลัก "สมอง")

1. การเลือกพิกัดกำลัง (ช่วง 3–10kW)

1) การคำนวณภาระครัวเรือน

• ครัวเรือน 3 คน: แนะนำให้ใช้อินเวอร์เตอร์ขนาด 6kW
• วิลล่า / ที่ชาร์จ EV / AC หลายตัว: อินเวอร์เตอร์ 8–10kW

2) หลักการขนาดใหญ่ของ PV

• ความจุ PV สามารถเกินพิกัดอินเวอร์เตอร์ได้ประมาณ ~1.2×
• ตัวอย่าง: อินเวอร์เตอร์ 6kW → อาร์เรย์ PV 7–7.2kW

3) ข้อกำหนดด้านการทำงานที่สำคัญ

• ฟังก์ชั่น UPS พร้อมการสลับกริด/ออฟกริด
• รองรับอินพุต MPPT คู่
• ระบบการจัดการพลังงานแบบ EMS
• AFCI + ป้องกันฟ้าผ่า
• ความสามารถในการขยายแบบขนาน
• ความเข้ากันได้ของแบตเตอรี่ (48V หรือไฟฟ้าแรงสูง)

2. อินเวอร์เตอร์ไฟฟ้าแรงต่ำและไฟฟ้าแรงสูง 48V

1) ระบบแรงดันต่ำ 48V

• ต้นทุนต่ำกว่า ติดตั้งง่าย
• กระแสไฟฟ้าที่สูงขึ้น → การสูญเสียสายเคเบิลที่สูงขึ้น
• เหมาะสำหรับระบบ ≤6kW
• เหมาะสำหรับบ้านขนาดเล็กและใช้สำรองไฟ

2) ระบบไฟฟ้าแรงสูง

• ประสิทธิภาพสูง (>95%)
• กระแสไฟต่ำ → การสูญเสียน้อยลง
• เหมาะสำหรับระบบ 8–10kW
• ดีที่สุดสำหรับสถานการณ์การชาร์จทั้งบ้าน + EV

ที่สาม ขั้นตอนที่ 3: เลือกแบตเตอรี่เก็บพลังงาน (แนะนำ LiFePO4)

1. วิธีการคำนวณความจุ

สถานการณ์ที่ 1: การบริโภคด้วยตนเอง

• สูตร: การใช้งานกลางคืน ۞ 0.81
• ตัวอย่าง: แบตเตอรี่ 9kWh → ~11kWh

สถานการณ์ที่ 2: พลังงานสำรอง

• สูตร: โหลด × ระยะเวลา ÷ 0.81 + ระยะขอบ
• ตัวอย่าง: ระบบ 1.8kW × 12h → 25–30kWh

2. ประเภทแบตเตอรี่

1) ระบบติดผนัง (48V)

• ความจุ 5–15kWh
• การออกแบบที่ประหยัดพื้นที่
• เหมาะสำหรับทำอพาร์ตเมนต์

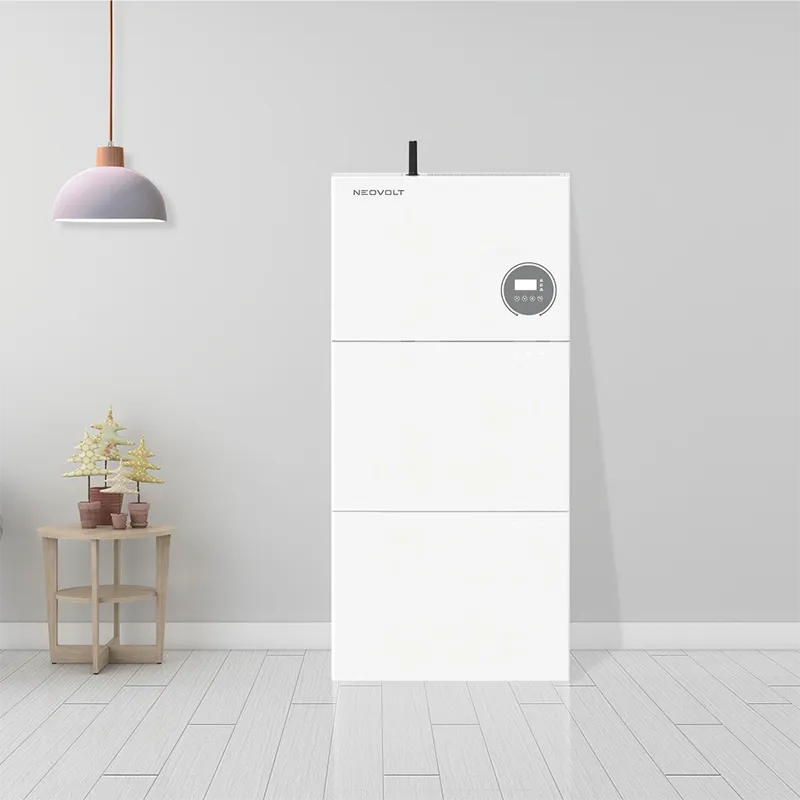

2) ระบบไฟฟ้าแรงสูงแบบวางซ้อนกันได้

• ขยายได้ 15–40kWh
• เหมาะสำหรับวิลล่าและการชาร์จ EV
• เหมาะสำหรับการใช้งานที่มีโหลดสูง

3. ข้อกำหนดสำคัญของแบตเตอรี่

• วงจรชีวิต ≥ 5,000 รอบ
• กระทรวงกลาโหม ≥ 90%
• ความสามารถในการคายประจุ 0.5C–1C
• รองรับการสื่อสาร CAN

IV. ขั้นตอนที่ 4: กฎการจับคู่อินเวอร์เตอร์และแบตเตอรี่

1. การจับคู่แรงดันไฟฟ้า

• อินเวอร์เตอร์ 48V → แบตเตอรี่ 48V เท่านั้น
• อินเวอร์เตอร์ไฟฟ้าแรงสูง → ชุดแบตเตอรี่ HV เท่านั้น

2. กฎการจับคู่กำลัง

• กำลังคายประจุแบตเตอรี่ ≥ กำลังไฟพิกัดของอินเวอร์เตอร์

3. ข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง

• แบตเตอรี่ขนาดเล็ก + อินเวอร์เตอร์กำลังสูงไม่ตรงกัน
• ทำให้เกิดการโอเวอร์โหลดและปิดเครื่องระหว่างโหลดสูงสุด

V. ขั้นตอนที่ 5: การเลือกโมดูล PV

1. ข้อกำหนดแผงเซลล์แสงอาทิตย์

• แนะนำให้ใช้โมดูลโมโนคริสตัลไลน์ 550–700W

2. คู่มือการจับคู่ระบบ

• อินเวอร์เตอร์ 5kW → 5–6.5kW PV
• อินเวอร์เตอร์ 8kW → 8–9.6kW PV
• อินเวอร์เตอร์ 10kW → 10–12kW PV

3. การเพิ่มประสิทธิภาพ MPPT

• MPPT คู่สำหรับหลังคาหลายทิศทาง
• ปรับปรุงประสิทธิภาพในสภาวะแสงน้อย

วี. ขั้นตอนที่ 6: งบประมาณ การติดตั้ง และการรับรอง

1. ตัวเลือกงบประมาณระบบ

1) ระบบเศรษฐกิจ

• อินเวอร์เตอร์ 6kW + แบตเตอรี่ 10kWh + PV 6kW
• การสำรองข้อมูลขั้นพื้นฐาน + การประหยัดบิล

2) ระบบสมดุล

• อินเวอร์เตอร์ 8kW + แบตเตอรี่ 15–20kWh + PV 9kW
• รองรับ EV + สำรองข้อมูลเต็มบ้าน

3) ระบบออฟกริดระดับพรีเมียม

• อินเวอร์เตอร์ 10kW + แบตเตอรี่ 25–30kWh + PV 12kW
• รองรับเครื่องกำเนิด + อิสระเต็มที่

2. ต้องมีใบรับรอง

• อินเวอร์เตอร์: CE / CQC / ป้องกันการเกาะติด
• แบตเตอรี่: มาตรฐานความปลอดภัย GB / การปฏิบัติตาม IEC
• การรับประกัน: อินเวอร์เตอร์ ≥5 ปี แบตเตอรี่ ≥10 ปี

3. ข้อกำหนดในการติดตั้ง

1) สิ่งแวดล้อม

• กลางแจ้ง: แนะนำให้ใช้ IP65
• พื้นที่ชื้น: ต้องมีการออกแบบที่ทนต่อการกัดกร่อน

2) การกระจายความร้อน

• ตรวจสอบให้แน่ใจว่ามีพื้นที่ระบายอากาศ
• หลีกเลี่ยงการติดตั้งที่ปิดสนิท
